1 如何理解CNN

1.1 什么是CNN

CNN模型 通常被认为始于Yann LeCun在1998年发表的文章 Gradiant-Based Learning Applied to Document Recognition，该模型通常被称为 LeNet。

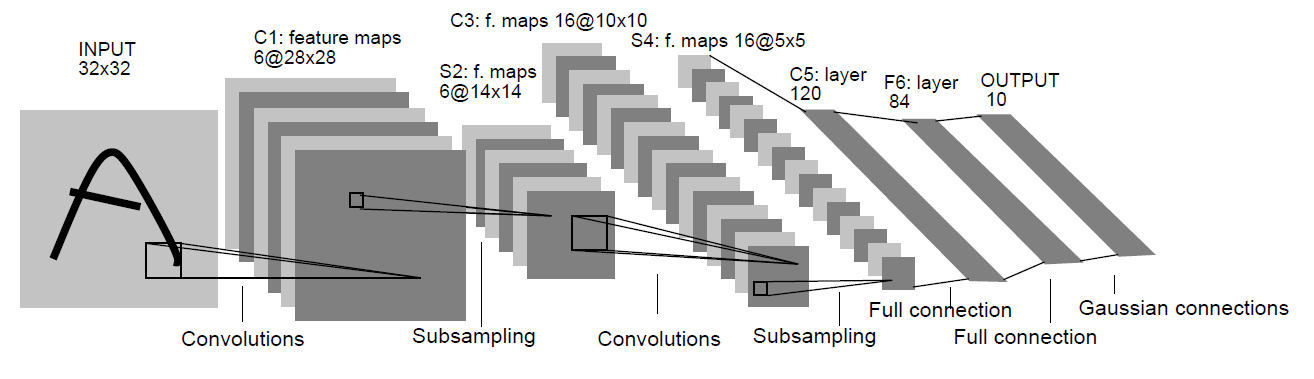

图1.1 LeNet的模型结构[1]

图1.1 为原文[1]中的配图，描述了一个两层卷积的CNN模型。

CNN（Convoolutional Neural Network）：

  1. CNN，卷积神经网络，是一种使用卷积层提取图像特征，再经过池化层保留重要特征的深度学习模型。
  2. 模型通常用于图像处理，能够很好的提取图像特征。

符号理解：

  1. INPUT：输入图像是一个32*32的图像。虽然图像显示的是个A，但原文写的是Digits Recognition。
  2. Convolutions：将32*32的输入图像经过一个5*5的卷积核得到28*28的输出图像。这个卷积核即为传统神经网络中的参数矩阵，在该模型中第一层卷积共有6个经过初始化的卷积核。卷积核的概念可以参考数字图像处理算法中的滤波器，类似滤镜，例如 高斯滤波。
  3. Feature Maps：经过卷积核得到的中间输出图像被称为特征图，模型希望通过多个特征图来获取不同的特征。个人感觉该机制与Multi-Head Mechanism中的Multi-Head很相似。
  4. Subsampling：下采样，减少输出维度，在该领域主要体现为Pooling，即池化。个人理解池化的目的是用于保留并突出重要信息，下文将详细说明池化的实现。
  5. Full connection：全连接层，多称为Fully Connected Layer。用于将高维张量映射为向量，最终经过高斯分布得到对应每个Digits的概率。

1.2 LeNet的模型架构

1.2.1 图像输入

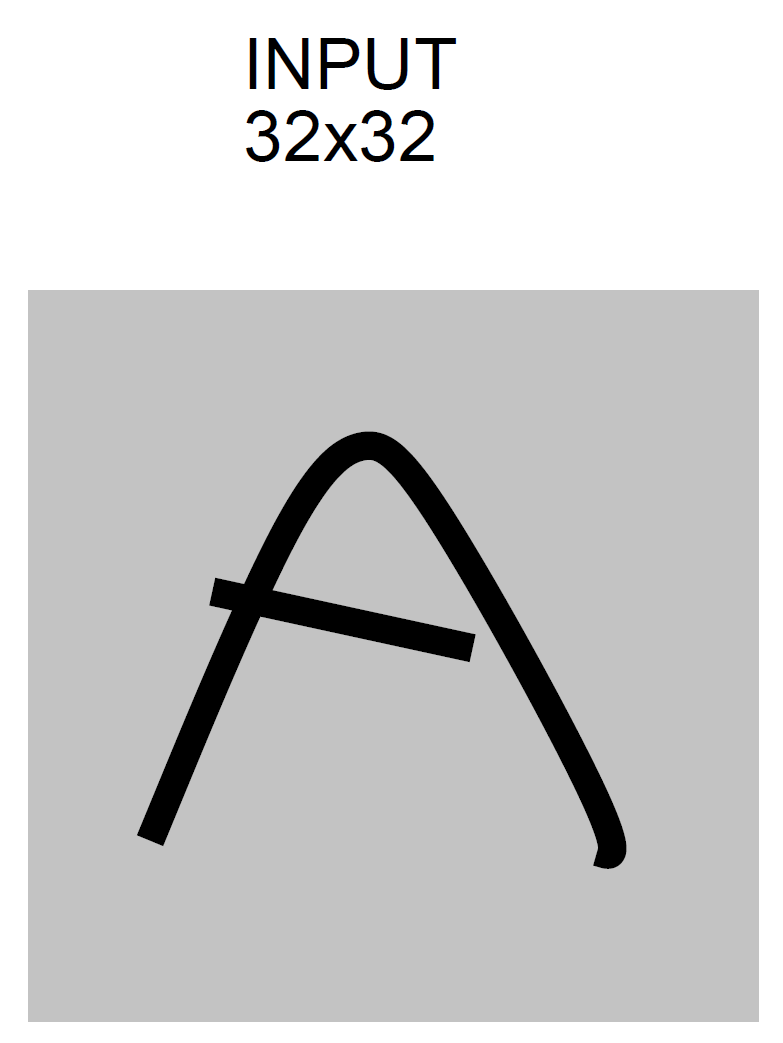

图1.2 LeNet的输入图像[1]

将32*32的原始图像输入到模型中。

1.2.2 第一层卷积

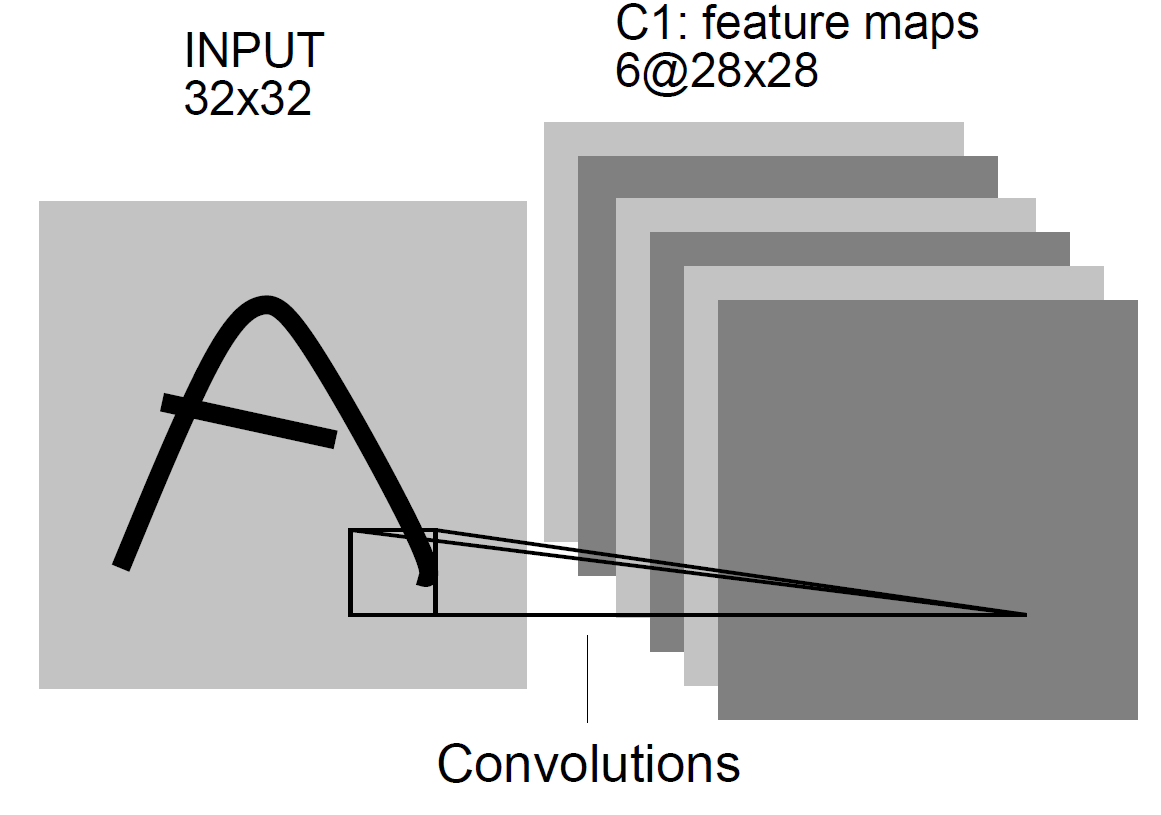

图1.3 LeNet的第一层卷积[1]

第一个卷积层将输入的32*32的原始图像经过6个5*5的初始化的卷积核分别得到6个28*28的特征图C1。卷积的本质我认为就是element-wise的加权求和。

1.2.3 第一层下采样

图1.4 LeNet的第一层下采样[1]

下采样在该模型上的体现即为池化。池化也可以理解为是卷积的一种，只不过池化有时候可能不存在有意义的卷积核（广义的卷积），比如最常用的池化方法max-pooling，如图1.5所示：

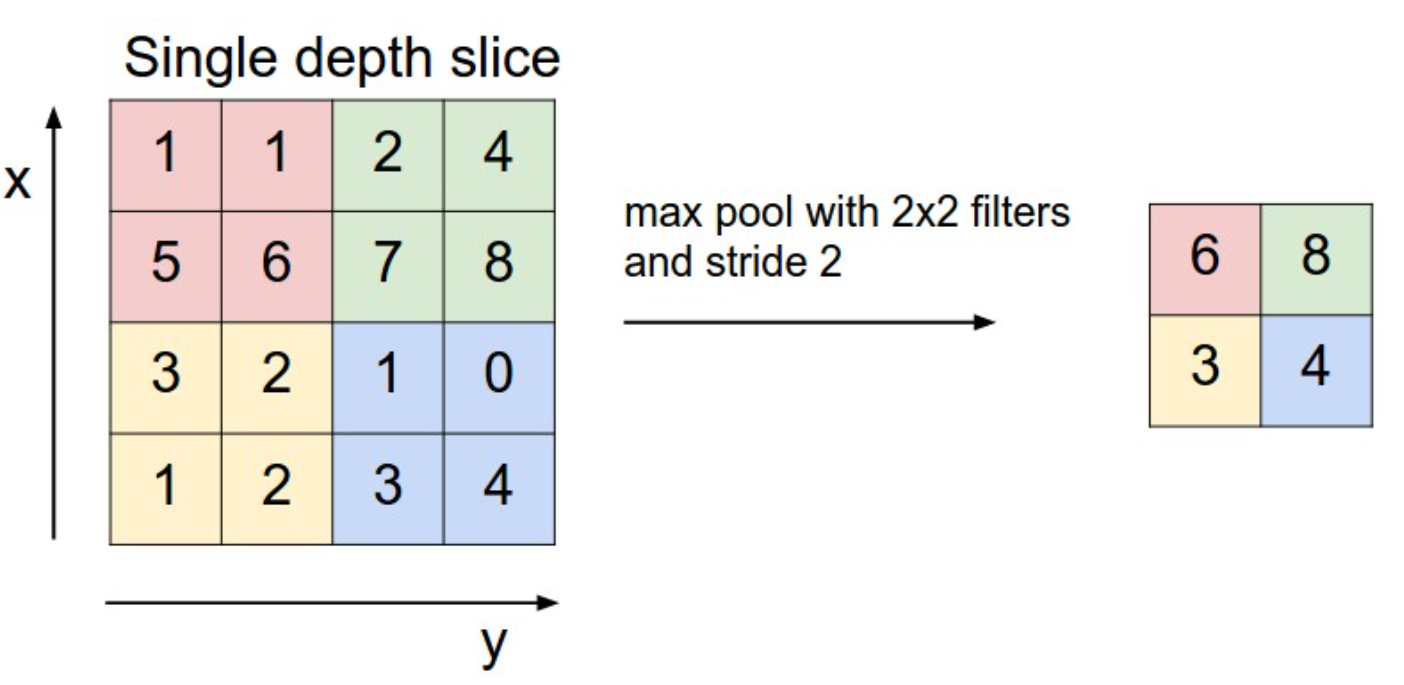

图1.5 max-pooling示意图[2]

在max-pooling中，上一层28*28的特征图C1将被分为14*14个2*2的block，模型将选出每个block中的最大值，并将最大值作为这个block的结果输出到下一层中，最终生成下一层14*14的特征图S2。

池化方法有很多种：

  1. max-pooling（取block最大值）
  2. mean-pooling（取block平均值，即经过一个平均卷积核）
  3. 高斯池化（经过一个高斯模糊卷积核）
  4. 可训练池化（经过一个可训练的初始化的卷积核）

但在Le-Net中，原文提到：
The four inputs to a unit in S2 are added, then multiplied by a trainable coefficient, and added to a trainable bias …… Layer S2 has 12 trainable parameters ……

即LeNet在下采样部分并没有使用现在流行的所谓pooling方法，而是将block内的像素值相加后乘上参数w再加上偏置b。最终针对6个不同的特征图将会有6对(w, b)的组合，即12个可训练参数。

我想这也可以算是可训练池化的一种。

1.2.4 第二层卷积与下采样

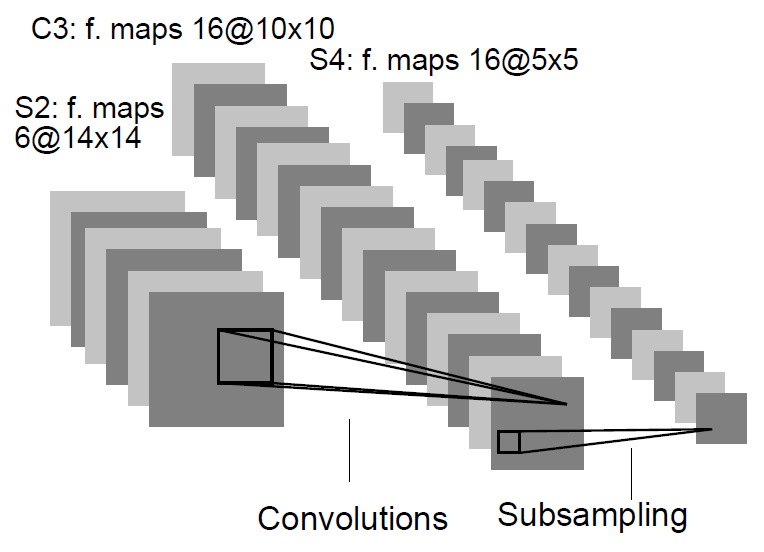

图1.6 第二层卷积与下采样[2]

在第二轮的卷积中，模型通过一定的规则将经过第一轮卷积池化的6个特征图S2映射为16个特征图。

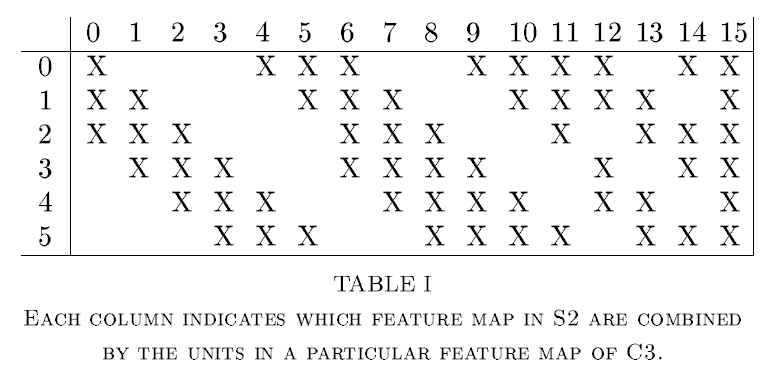

表1.1 第二层卷积的映射关系[2]

在LeNet中，原文提到这样映射的原因以及如何映射：

  1. Why not connect every S2 feature map to every C3 feature map?
    The reason is twofold. First, a non-complete connection sheme keeps the number of connection within reasonable bounds. More importantly, it forces a break of symmetry in the network.
    Different feature maps are forced to extract different(hopefully complementary) features because they get different sets of inputs.
  2. The rationale behind the connection sheme in the table Ⅰ is the followings.
    The first six C3 feature maps take inputs from every contiguous subsets of three feature maps in S2. (Column 0-5)
    The next six take input from every contiguous subset of four. (Column 6-11)
    The next three take input from some discontiiguous subsets of four. (Column 12-14)
    Finally the last one takes input from all S2 feature maps. (Column 15)
  3. Layer C3 has 1516 trainable parameters ……

即LeNet在第二层卷积中：

  1. 没有使用6张S2特征图到16张C3特征图的全映射，而是使用了 表1.1 的映射规律。
  2. 映射规律中，列0-5 使用了循环连续的三连特征图（理解为tri-gram），列6-11 使用了循环连续的四连特征图（理解为qua-gram），列12-14 使用了循环不连续的四连特征图（理解为两个bi-gram），列15 使用了S2全部特征图。
  3. 对于每个特征图到特征图的映射，需要一个5*5的初始化的卷积核，故共需要 25 * (3*6 + 4*6 + 4*3 + 6) + 16 = 1516 个参数。
    其中，25是每个卷积核的参数量，16是16个列每列对应偏置的参数量。

在第二层下采样中，采取了和第一层C1-S2相同的池化方式。通过选取无重叠的2*2block的最大值对C3进行max-pooling，将10*10的C3特征图池化为5*5的S4特征图。

1.2.5 第三层卷积以及全连接层

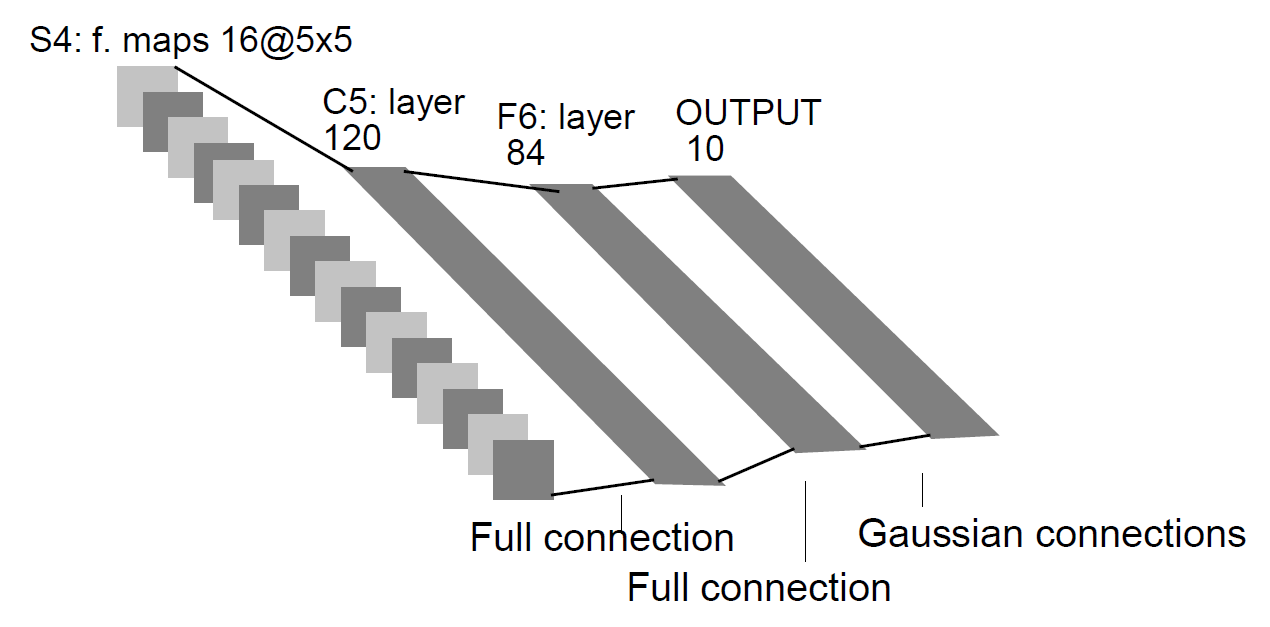

图1.7 第三层卷积以及全连接层[2]

第三层池化将第二层卷积池化后5*5的S4特征图再通过一定的规则经过5*5的卷积核卷积后得到120个1*1的特征图。

表1.2 第三层卷积的映射关系
0 1 … 120
0 X X … X
1 X X … X
… … … … …
16 X X X X

在 图1.7 中，S4-C5下方的注释将这个过程称为全连接。而在LeNet原文中是这样描述的：
C5 is labeled as a convolutional layer, instead of a fully-connected layer, because if LeNet-5 input were made bigger with everything else kept constant, the feature map dimension would be larger than 1*1.
即C5在 图1.7 中表现为全连接只是一个巧合，实际情况当 1.2.1 的输入图像像素量变大时，可能会出现C5为X*X。

C5经过一个全连接层将120维的向量转换为84个（似乎是为了与ASCII匹配），在经过一个高斯连接层（还没来得及搞明白这层）映射为一个10维向量（与10个数字匹配）。

1.3 待续

2 TextCNN

待续。。。

喵喵喵？
